SCENA			1
Omjer prijenosa	i		3		4	5		6	7		8			10
Nazivni izlazni moment (1000 puta je dopušteno u mjenjaču)	*T 2N*	Nm	130		140	160		150	140		120			100
		*In.lb*	1151		1239	1416		1328	1239		1062			885
	*T 2NE*	Nm	3xNOM.Izlaz/ 3 puta nazivni izlazni moment
		*In.lb*
Nazivni ulazni broj okretaja u minuti (T2N, 20℃ temperatura okoline) b	*N 1n*	*o/min*	4000		4000	4000		4000	4000		4000			4000
Maks. Ulazni broj okretaja u minuti	*N 1maks*	*o/min*	8000		8000	8000		8000	8000		8000			8000
Max.povratak	*J t*	*arcmin*	PBMD 90≤5 ARCMIN PBMD*90≤3 ARCMIN Po narudžbi ≤1 ARCMIN
Zakretni moment bez opterećenja (nt=3000 okretaja, mjenjač 20℃	*T 012*	Nm	1.8	1.4			1.1	1		0.8		0.7	0.6
		*In.lb*	15.9	12.4			9.7	8.9		7.1		6.2	5.3
Torzijska krutost	*C t21*	*Nm/lučna min*	10
		*In.lb/arcmin*	89
Max.radikalna sila	*F 2AMAX*	N	3500
		*ibf*	787.5
Max.aksijalna sila	*F 3RMAX*	N	1400
		*ibf*	315
Max.bočna sila	*M 2KMAX*	Nm	236
		*In.lb*	2089
Radni život	*L h*	hr	≥20000
Potpuno napunjena učinkovitost	η	%	97
Temperatura okoline	℃		-15 do 40
	F		5 do 104
Dopuštena najviša temperatura od ljuske	℃		+90
	F		194
Podmazivanje			Životno podmazivanje
Smjer rotacije			Ulaz/izlaz u istom smjeru
Klasa zaštite			IP65
Smjer ugradnje			Bilo koji/bilo koji smjer
Radna buka (i=10 i n1=3000 o/min bez opterećenja)	*Lpa dB(A)*		≤58
Trenutak inercije	J1	kg.cm²	0.61		0.48	0.47		0.45	0.45		0.44			0.44
		10^-3in.lb.s²	0.53		0.42	0.41		0.39	0.39		0.38			0.38

SCENA			1
Omjer prijenosa	i		3		4	5		6	7		8			10
Nazivni izlazni moment (1000 puta je dopušteno u mjenjaču)	*T 2N*	Nm	130		140	160		150	140		120			100
		*In.lb*	1151		1239	1416		1328	1239		1062			885
	*T 2NE*	Nm	3xNOM.Izlaz/ 3 puta nazivni izlazni moment
		*In.lb*
Nazivni ulazni broj okretaja u minuti (T2N, 20℃ temperatura okoline) b	*N 1n*	*o/min*	4000		4000	4000		4000	4000		4000			4000
Maks. Ulazni broj okretaja u minuti	*N 1maks*	*o/min*	8000		8000	8000		8000	8000		8000			8000
Max.povratak	*J t*	*arcmin*	PBMD 90≤5 ARCMIN PBMD*90≤3 ARCMIN Po narudžbi ≤1 ARCMIN
Zakretni moment bez opterećenja (nt=3000 okretaja, mjenjač 20℃	*T 012*	Nm	1.8	1.4			1.1	1		0.8		0.7	0.6
		*In.lb*	15.9	12.4			9.7	8.9		7.1		6.2	5.3
Torzijska krutost	*C t21*	*Nm/lučna min*	10
		*In.lb/arcmin*	89
Max.radikalna sila	*F 2AMAX*	N	3500
		*ibf*	787.5
Max.aksijalna sila	*F 3RMAX*	N	1400
		*ibf*	315
Max.bočna sila	*M 2KMAX*	Nm	236
		*In.lb*	2089
Radni život	*L h*	hr	≥20000
Potpuno napunjena učinkovitost	η	%	97
Temperatura okoline	℃		-15 do 40
	F		5 do 104
Dopuštena najviša temperatura od ljuske	℃		+90
	F		194
Podmazivanje			Životno podmazivanje
Smjer rotacije			Ulaz/izlaz u istom smjeru
Klasa zaštite			IP65
Smjer ugradnje			Bilo koji/bilo koji smjer
Radna buka (i=10 i n1=3000 o/min bez opterećenja)	*Lpa dB(A)*		≤58
Trenutak inercije	J1	kg.cm²	0.61		0.48	0.47		0.45	0.45		0.44			0.44
		10^-3in.lb.s²	0.53		0.42	0.41		0.39	0.39		0.38			0.38

SCENA			1
Omjer prijenosa	i		3		4	5		6	7		8			10
Nazivni izlazni moment (1000 puta je dopušteno u mjenjaču)	*T 2N*	Nm	130		140	160		150	140		120			100
		*In.lb*	1151		1239	1416		1328	1239		1062			885
	*T 2NE*	Nm	3xNOM.Izlaz/ 3 puta nazivni izlazni moment
		*In.lb*
Nazivni ulazni broj okretaja u minuti (T2N, 20℃ temperatura okoline) b	*N 1n*	*o/min*	4000		4000	4000		4000	4000		4000			4000
Maks. Ulazni broj okretaja u minuti	*N 1maks*	*o/min*	8000		8000	8000		8000	8000		8000			8000
Max.povratak	*J t*	*arcmin*	PBMD 90≤5 ARCMIN PBMD*90≤3 ARCMIN Po narudžbi ≤1 ARCMIN
Zakretni moment bez opterećenja (nt=3000 okretaja, mjenjač 20℃	*T 012*	Nm	1.8	1.4			1.1	1		0.8		0.7	0.6
		*In.lb*	15.9	12.4			9.7	8.9		7.1		6.2	5.3
Torzijska krutost	*C t21*	*Nm/lučna min*	10
		*In.lb/arcmin*	89
Max.radikalna sila	*F 2AMAX*	N	3500
		*ibf*	787.5
Max.aksijalna sila	*F 3RMAX*	N	1400
		*ibf*	315
Max.bočna sila	*M 2KMAX*	Nm	236
		*In.lb*	2089
Radni život	*L h*	hr	≥20000
Potpuno napunjena učinkovitost	η	%	97
Temperatura okoline	℃		-15 do 40
	F		5 do 104
Dopuštena najviša temperatura od ljuske	℃		+90
	F		194
Podmazivanje			Životno podmazivanje
Smjer rotacije			Ulaz/izlaz u istom smjeru
Klasa zaštite			IP65
Smjer ugradnje			Bilo koji/bilo koji smjer
Radna buka (i=10 i n1=3000 o/min bez opterećenja)	*Lpa dB(A)*		≤58
Trenutak inercije	J1	kg.cm²	0.61		0.48	0.47		0.45	0.45		0.44			0.44
		10^-3in.lb.s²	0.53		0.42	0.41		0.39	0.39		0.38			0.38

Opis proizvoda:
Planetarni mjenjač je vrsta reduktora sa velikom svestranošću.
Unutarnji zupčanik prihvaća proces gašenja i mljevenja ili nitriranja ugljičnog čelika s niskim udjelom ugljika.
Planetarni mjenjač ima karakteristike male veličine strukture, velikog izlaznog momenta, velikog omjera brzine, visoke učinkovitosti, sigurnih i pouzdanih performansi itd.
Unutarnji zupčanik planetarnog mjenjača može se podijeliti na cilindrični zupčanik i zavojni zupčanik.
Kupci mogu odabrati odgovarajući precizni reduktor prema potrebama primjene.

Glavne značajke:

1. Visoka krutost: naugljičenje, ugljični dušik ko-ugljičenje, briljantna toplinska obrada gašenja, prednosti visoke produktivnosti, dobro gašenje.
2. Visoka preciznost: Usvojiti naprednu opremu, strogo kontroliranu kvalitetu i tehnologiju.
3. Visoki zakretni moment:
(1) Prednja školjka i zubni prsten imaju integralni dizajn
(2) Integrirani dizajn planetarnog okvira i izlaznog vratila
(3) Dizajn dugog raspona ležaja, osigurava kapacitet izlaznog opterećenja
(4) Puno kotrljanje igle, povećanje kontaktne površine
(5) Modularni dizajn priključne ploče motora
4. Niska razina buke:
Zavojna površina zuba je modificirana za oblik zuba i dovodi do smanjenja utjecaja i buke zupčanika na ulaz i izlaz,
zatim uvelike produljiti vijek trajanja zupčanika.

NAŠA PREDNOST

Dizajn&pojačalo; tehnologija
Mi dizajniramo i tehnologiju

1. Sučelje prijenosa zupčanika ima pune igličaste valjkaste ležajeve bez kaveza,
povećanje kontaktne površine radi poboljšanja krutosti strukture i izlaznog momenta.
2. Nosač planeta i izlazna osovina prihvaćaju integrirani dizajn strukture
poboljšati kompaktnost konstrukcije uz osiguravanje maksimalne torzijske krutosti.
3. Korištenje sintetičke masti za podmazivanje i usvajanje dizajna brtvljenja IP65 zaštite,
ulje za podmazivanje ne curi i ne treba ga održavati.
4. Obrezivanje profila zuba i vodilice površine zuba vijka kako bi se smanjio udar i buka zupčanika unutra i van,
čine proces spajanja zupčanika stabilnijim i produžuju vijek trajanja sustava zupčanika.
5. Reduktor ima dizajn zavojnog zupčanika, a njegov omjer zahvata profila zuba je više nego dvostruko veći od običnih zupčanika s čelnim zupčanicima.
Ima karakteristike glatkog rada, niske razine buke, velikog izlaznog momenta i malog zazora.

tehničke usluge:

U skladu s relevantnim parametrima koje daje kupac, softver za inženjering SIGRINER koristi se za izradu dijagrama krivulje kretnog opterećenja opreme mehanizma za dobivanje odgovarajućih parametara i izvođenje krivulje kretnog opterećenja. Intuitivno prikažite važne parametre i indekse opterećenja u prijenosnom sustavu kako biste pomogli kupcima u izvođenju razumnog konstrukcijskog dizajna.

SIGRINER nudi bazu podataka motora od 500 proizvođača servo motora diljem svijeta.

Obuka kupaca:
Čast nam je pružiti vam naše primijenjeno znanje o računalstvu i dizajnu prijenosa. Možemo pružiti odgovarajuću obuku prema vašim potrebama. Obratite se našem inženjeru ili nazovite na:+8615679703928(whatsapp/wechat)

Prijave:

PBM (standardno)
Ciklusne primjene (ED≤60%)
Visokodinamične aplikacije
Visoka točnost pozicioniranja
Obrnuti rad

Popularni tagovi: sigeriner pbmd90 planetarni mjenjač s visokim zakretnim momentom s malim zazorom, Kina, proizvođači, dobavljači, prilagođeni, cijena

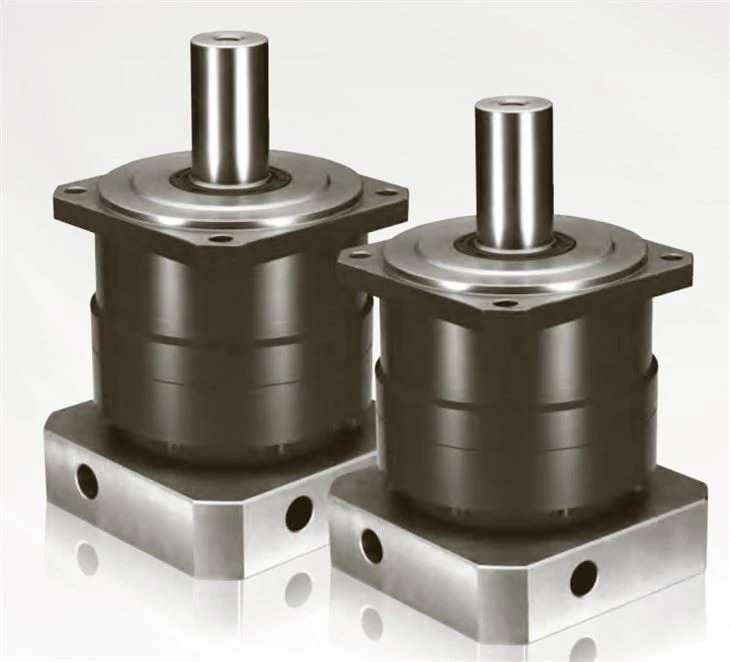

Sigeriner PBMD90 Planetarni mjenjač s visokim okretnim momentom i malim zazorom
