Reduktor brzine mjenjača za industrijski stroj

PLMD 120/PLMD +120

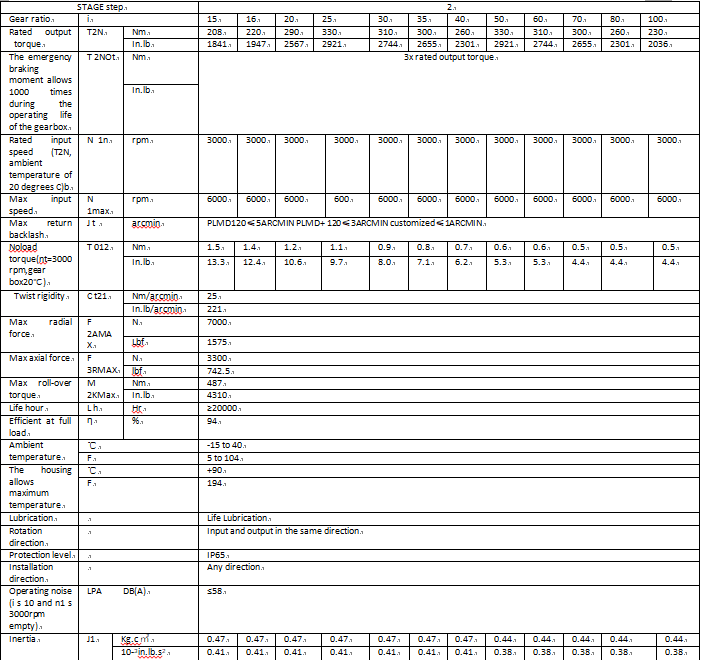

STAGE razina				2
Omjer prijenosa	i			15		16		20	25			30	35		40		50	60	70	80	100
Nazivni izlazni moment	T2N		Nm	208		220		290	330			310	300		260		330	310	300	260	230
			In.lb	1841		1947		2567	2921			2744	2655		2301		2921	2744	2655	2301	2036
Moment kočenja u nuždi omogućuje 1000 puta tijekom radnog vijeka mjenjača	T 2NE		Nm	3x nazivni izlazni moment
			In.lb
Nazivna ulazna brzina (T2N, temperatura okoline 20 stupnjeva C)b	N 1n		o/min	3000		3000		3000			3000	3000	3000		3000		3000	3000	3000	3000		3000
Maksimalna ulazna brzina	N 1maks		o/min	6000		6000		6000			600	6000	6000		6000		6000	6000	6000	6000		6000
Maksimalni povratni povratni udar	J t		arcmin	PLMD120≤5ARCMIN PLMD+ 120≤3ARCMIN prilagođeno≤1ARCMIN
Zakretni moment bez opterećenja (nt=3000 o/min, mjenjač 20ºC)	T 012		Nm	1.5	1.4			1.2		1.1		0.9	0.8		0.7		0.6	0.6	0.5	0.5			0.5
			In.lb	13.3	12.4			10.6		9.7		8.0	7.1		6.2		5.3	5.3	4.4	4.4			4.4
Twist krutost	C t21		Nm/lučna min	25
			In.lb/arcmin	221
Maksimalna radijalna sila	F 2AMAX		N	7000
			Lbf	1575
Maksimalna aksijalna sila	F 3RMAX		N	3300
			lbf	742.5
Maksimalni okretni moment pri prevrtanju	M 2KMax		Nm	487
			In.lb	4310
Životni sat	L h		Hr	≥20000
Učinkovito pri punom opterećenju	η		%	94
Sobna temperatura	ºC			-15 do 40
	F			5 do 104
Kućište omogućuje maksimalnu temperaturu	ºC			+90
	F			194
Podmazivanje				Životno podmazivanje
Smjer rotacije				Ulaz i izlaz u istom smjeru
Razina zaštite				IP65
Smjer ugradnje				Bilo koji smjer
Radna buka (prazna je 10 i n1 s 3000 o/min)	LPA DB(A)			≤58
Inercija	J1	Kg.cm2		0.47			0.47	0.47		0.47		0.47		0.47	0.47	0.44		0.44	0.44	0.44				0.44
		10-³in.lb.s²		0.41			0.41	0.41		0.41		0.41		0.41	0.41	0.38		0.38	0.38	0.38				0.38

1. Sučelje prijenosa zupčanika ima pune igličaste valjkaste ležajeve bez kaveza,
povećanje kontaktne površine radi poboljšanja krutosti strukture i izlaznog momenta.

2. Nosač planeta i izlazna osovina prihvaćaju integrirani dizajn strukture
poboljšati kompaktnost konstrukcije uz osiguravanje maksimalne torzijske krutosti.

3. Korištenje sintetičke masti za podmazivanje i usvajanje dizajna brtvljenja IP65 zaštite,
ulje za podmazivanje ne curi i ne treba ga održavati.

4. Obrezivanje profila zuba i vodilice površine zuba vijka kako bi se smanjio udar i buka zupčanika unutra i van,
čine proces spajanja zupčanika stabilnijim i produžuju vijek trajanja sustava zupčanika.

5. Reduktor ima dizajn zavojnog zupčanika, a njegov omjer zahvata profila zuba je više nego dvostruko veći od običnih zupčanika s čelnim zupčanicima.
Ima karakteristike glatkog rada, niske razine buke, velikog izlaznog momenta i malog zazora.

tehničke usluge:

U skladu s relevantnim parametrima koje daje kupac, softver za inženjering SIGRINER koristi se za izradu dijagrama krivulje kretnog opterećenja opreme mehanizma za dobivanje odgovarajućih parametara i izvođenje krivulje kretnog opterećenja. Intuitivno prikažite važne parametre i indekse opterećenja u prijenosnom sustavu kako biste pomogli kupcima u izvođenju razumnog konstrukcijskog dizajna.
SIGRINER nudi bazu podataka motora od 500 proizvođača servo motora diljem svijeta

Obuka kupaca:
Čast nam je pružiti vam naše primijenjeno znanje o računalstvu i dizajnu prijenosa. Možemo pružiti odgovarajuću obuku prema vašim potrebama. Molimo kontaktirajte našeg inženjera ili nam pošaljite call/wechat

Primjena u industriji•Pružamo brzu opskrbu i snažnu podršku diljem svijeta kroz kompletnu prodajnu i servisnu mrežu
•S godinama bogatog iskustva, naši autoritativni stručnjaci pružaju vodeće konsultantske usluge na tržištu za različite industrijske sektore

•Robotika, automatizacija i tehnologija manipulatora
Različiti servo mjenjači i mehanički prijenosni sustavi, od ekonomičnih do vrhunskih modela; može se primijeniti na razne robote i njihove pomoćne osi, kao što su prijenosna vratila i uređaji za upravljanje stanicama

•Mašina za tiskanje
Inovativni mjenjač osigurava stabilnost, točnost sinkronizacije i dugoročnu točnost čak i pri velikim brzinama
Savršeno rješenje za visokokvalitetne procese ispisa i druge kontinuirane primjene
Opcija: integrirani senzor za praćenje napetosti papira i sličnih parametara

•Alatni strojevi i proizvodni sustavi
Visoka preciznost, stabilan rad i visoka učinkovitost proizlaze iz stabilnih rješenja mehaničkog sustava s nultim zazorom i visoke krutosti, kao što je primjena proizvoda na pogonske, rotacijske i pomoćne osi
• Strojevi za hranu i pakiranje
Serija mjenjača posebno dizajniranih za različite osovine koje se koriste u području tehnologije pakiranja (uključujući mjenjače s antikorozivnim dizajnom) - može maksimizirati radnu učinkovitost, mehaničku fleksibilnost i brzinu ciklusa

•Tekstilni stroj
•Automatska proizvodna linija za konzerviranje
